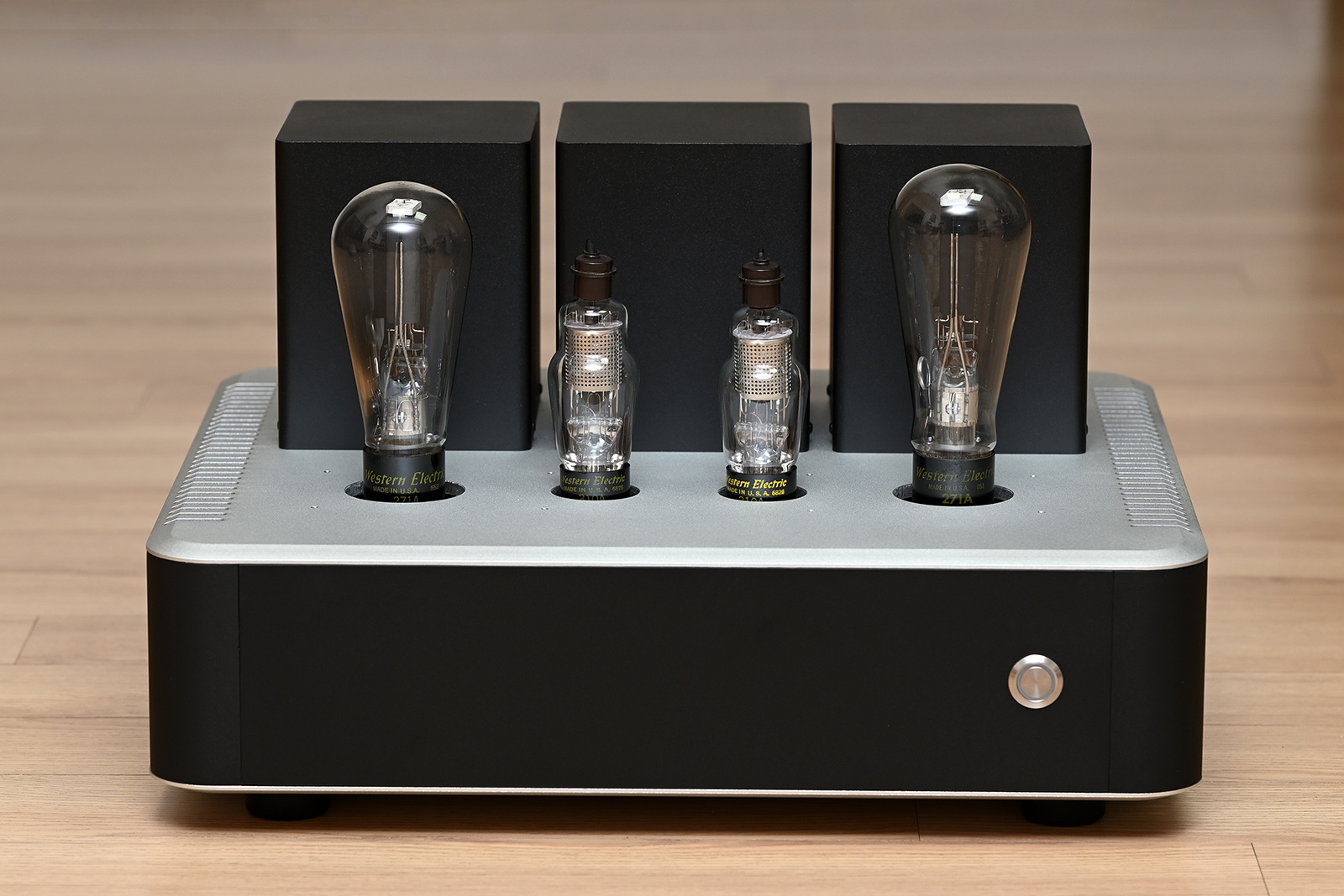

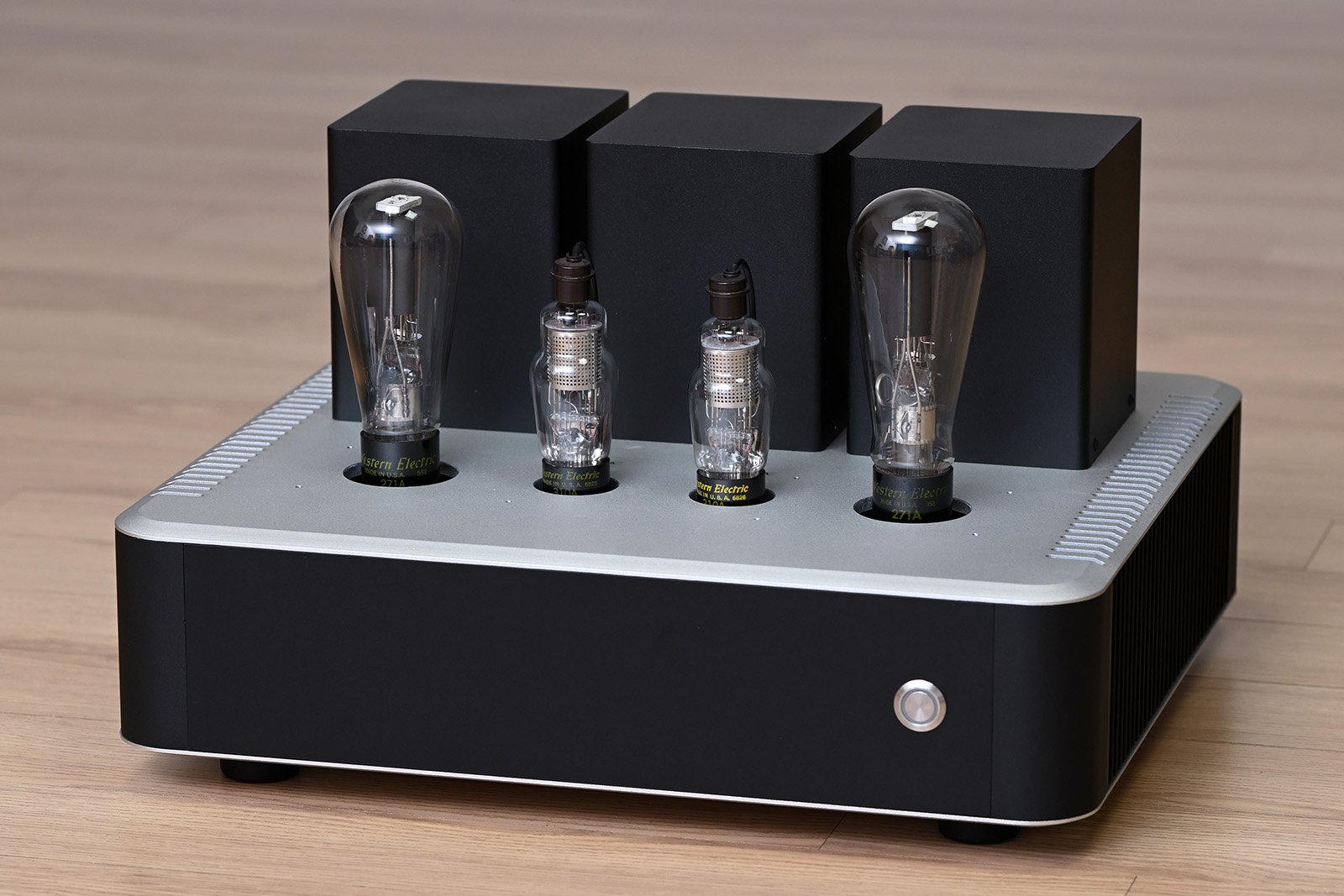

WE 271A 싱글 파워앰프



3극관 싱글앰프라고 하면 으레 300B나 2A3 같은 직열3극관을 떠올리기 마련입니다만
이번 앰프는 아주 귀한 방열3극관 웨스턴일렉트릭 271A로 제작한 싱글앰프입니다.

271A는 히터전압 5V의 방열관으로 1932년에 출시되어 78A, 78B, 82A 앰프 등에 사용되었습니다.
2.8W의 작은 출력으로 같은 해 출시된 275A, 300A(1933년), 300B(1938년)에 밀리면서 잊혀져 버리고 말았습니다.

방열3극 출력관은 그리 많지 않은데 특히나 고전관 방열3극관은 정말 찾아보기 어렵습니다.
고전관의 특징으로 직열관이나 방열관 모두 직선성(Linearity)이 매우 우수하다는 점을 들수 있습니다.

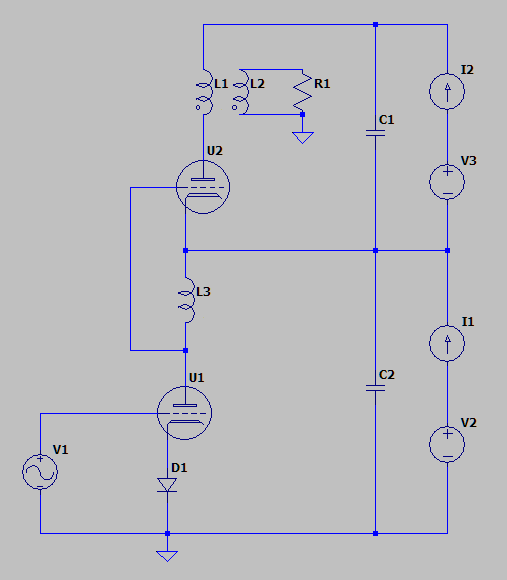

적용한 회로는 LSB토템폴에 이은 LSB토템폴 시즌2 입니다.
기존의 LSB토템폴에서 초단관과 출력관의 전원을 각각 분리해서 초단관 선택의 폭을 넓힌 회로입니다.

초단관과 출력관 사이의 초크코일은 초단관의 플레이트부하로 신호를 출력하는 동시에 출력관의 바이어스전압을 만드는 케소드부하입니다.
입력부터 최종 출력트랜스까지 커플링 소자가 전혀 없는 직결구조이며 착색없는 순수한 소리를 만들어보고자 했습니다.

271A는 네오하브를 적용하여 출력은 높이고 왜율은 낮췄습니다. 부가효과로 수명이 연장됩니다. 출력은 채널당 10W입니다.
출력트랜스는 몇년전 빈오카에서 공제했던 네오하브용 홍콩 테리 트랜스입니다.
이 출력트랜스로 몇번 앰프를 만들었는데 그때마다 아주 훌륭한 소리를 들려준 트랜스입니다.

초단관은 웨스턴일렉트릭 310A으로 선정했습니다.
5결이나 3결이나 한결같이 좋은 소리를 만들어주는 정말 뛰어난 진공관입니다. 이 앰프에서는 3결하여 3극관으로 사용합니다. 310A의 플레이트부하는 룬달 LL1667 플레이트 초크를 사용했습니다.



스피커에서 나오는 소리를 녹음했습니다. 스피커는 노틸러스801 입니다.





=========================

2024. 12. 8

앰프완성후 줄곧 이 앰프로만 음악을 듣고 있습니다.
그사이 조금 더 부드럽고 온화한 소리로 익어가고 있습니다.
안정성테스트겸 에이징도 할겸 듣고 있는데 들을수록 즐거워지는 소리입니다.

이번에는 LP를 소스로 녹음했습니다.
포노이큐 : EC8010-WE417A LCR Phono EQ
턴 : Denon DP-80
톤암 : SME Series IV
승압트랜스 : Ortofon ST-7
카트리지 : Ortofon Quintet Black-S

스피커에서 나오는 소리를 녹음했습니다. 스피커는 노틸러스801 입니다.
